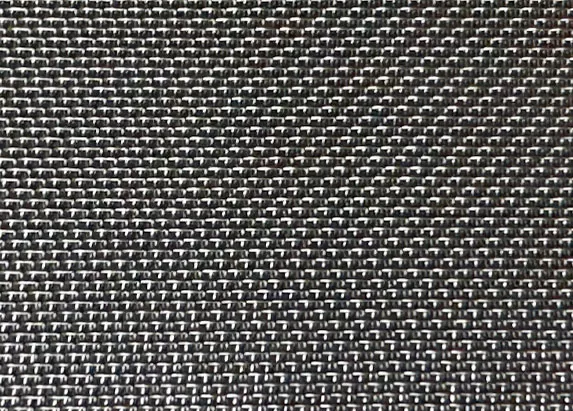

ステンレス鋼5ヘドルメッシュ
ステンレス鋼5ヘドル織りメッシュは、長方形の開口部を提供する特別なタイプのステンレス鋼ワイヤーメッシュです。このメッシュのユニークな設計は、排水と流れの特性の増加を支援できます。このメッシュは、片側に滑らかな表面を持っています。これは、フィルターリボンとフィルター要素、ワイヤーメッシュガーゼパッキングの形で、石油化学産業のろ過に広く使用されています。
5つのヘドル織りのワイヤークロスの主な材料は、ステンレス鋼ワイヤーSUS304、SUS304L、SUS316、SUS316L、SSD667、およびSSD669です。
5つのヘドルメッシュの織物プロセスは、各ワープワイヤに5つの横糸が織り込まれてメッシュを形成する特別な織り方式を採用しています。伝統的なプレーンやツイルの織りとは異なり、5つのヘドルメッシュには、各織りポイントに複数の横糸が挿入されているため、メッシュ表面の強度と耐久性が向上します。
織りの5つのヘッドル、ヘドルは、ワープスレッドを保持および制御するツールであり、織工がファブリックにパターンまたは構造を作成できるようにします。 5ヘッドルの織機は、ヘッドルが少ない織機よりも複雑な織りパターンを生成することができ、メッシュの設計に大きな汎用性を提供します。
5ヘドルワイヤーメッシュの特別な織機船は、高流量を強い機械的安定性と組み合わせたメッシュを生成することを可能にします。 5ヘッドルワイヤーメッシュは、ドラムフィルター機器や、フィルターケーキの蓄積、除去、クリーニングが連続サイクルで実行されるディスクフィルターに特に適用可能であることが証明されています。
| ステンレス鋼5ヘドルメッシュの一般的な仕様 | |||||
| メッシュ | ワイヤーの直径 | 開口部 | |||
| ワープ | 横糸 | ワープ（mm） | 横糸（mm） | ワープ（mm） | 横糸（mm） |
| 108 | 59 | 0.16 | 0.16 | 0.075 | 0.271 |
| 110 | 60 | 0.16 | 0.16 | 0.071 | 0.263 |
| 38 | 38 | 0.15 | 0.15 | 0.518 | 0.518 |
| 仕様。ステンレス鋼の5つのヘドルメッシュ | |||||
| メッシュ | ワイヤー | ミクロン保持 | 重さ | ||
| ワープ | 横糸 | ワープ（mm） | 横糸（mm） | nom。（μm） | kg/㎡ |
| 132 | 85 | 0.14 | 0.2 | 0.052 | 1.47 |
| 107 | 132 | 0.16 | 0.14 | 0.055 | 1.3 |
| 107 | 125 | 0.16 | 0.14 | 0.07 | 1.27 |
| 107 | 59 | 0.16 | 0.16 | 0.077 | 1.09 |
| 80 | 60 | 0.2 | 0.2 | 0.127 | 1.4 |
| 77 | 40 | 0.24 | 0.24 | 0.095 | 1.65 |
| 65 | 36 | 0.3 | 0.3 | 0.1 | 2.27 |
| 55 | 36 | 0.3 | 0.3 | 0.175 | 2.05 |
| 48 | 45 | 0.4 | 0.4 | 0.13 | 3.79 |
| 48 | 45 | 0.29 | 0.29 | 0.23 | 2 |
| 48 | 25 | 0.3 | 0.3 | 0.25 | 1.64 |
| 30 | 18 | 0.5 | 0.5 | 0.37 | 3 |
| 28 | 17 | 0.47 | 0.47 | 0.46 | 2.53 |
| 24 | 20 | 0.6 | 0.6 | 0.49 | 3.96 |
| 15 | 13 | 0.9 | 0.9 | 0.85 | 5.67 |
ステンレス鋼5ヘドル織りメッシュ機能
均一なメッシュ
●5つのヘドル織り方法により、メッシュの毛穴はより均一であり、これは正確な分離、ろ過、またはスクリーニングを必要とするアプリケーションにとって非常に重要です。
強度が向上しました
●5つのヘドル織りの緊密な構造により、メッシュ表面の引張強度が高く、特に高強度および重荷アプリケーションに適しています。
良好な腐食抵抗
●高品質のステンレス鋼線を使用して、5つのヘドル織りメッシュは良好な耐食性を持ち、化学産業や海洋産業などの腐食性環境での使用に特に適しています。
高い空気透過性とろ過性
●均一でタイトなメッシュのため、5つのヘドル織りメッシュはろ過、分離、排水などでうまく機能し、高精度のろ過を必要とする場所でよく使用されます。
美学
●5つのヘドル織りメッシュのメッシュデザインは実用的であり、特定の装飾効果があります。建築装飾、カーテンウォール、その他の畑でよく使用されます。
5つのHeddle Weaveは高流量を提供し、軽く構造化されたメッシュ表面を特徴とする高機械荷重に適しています。 5階建ての織りメッシュは、フィルターキャンドルだけでなく、圧力や真空フィルターなどの用途で人気があります。また、特に高強度と腐食抵抗を必要とするアプリケーションでは、フィラーおよびカビ材料の一部として使用することもできます。
フィラーとして
一部の産業用途では、特に次のシナリオでは、5つのヘドルメッシュをフィラーとして使用できます。
●原子炉フィラー
化学反応中、特にガス液体接触反応器または触媒床では、5つのヘドルメッシュを充填剤の補助材料として使用して、サポートを提供し、反応器とガスの流動性の表面積を増加させることができます。その高強度と耐食性により、過酷な環境では長い間安定して動作することができます。
●ガスディストリビューター
一部のガス分布デバイスでは、5つのヘドルメッシュの構造を使用して、特にガスフィルターまたは流通装置でガスの流れを均等に分布させ、ガス流量の分布効果を最適化するのに役立ちます。
カビ材料として
金型材料としてのステンレス鋼の5ヘドルメッシュの適用は比較的まれですが、一部の特別な分野では、5つのHeddlemeshを金補強材または金型構造サポート材料として使用することもできます。
●鋳造金型サポート
一部の金属鋳造またはプラスチック射出型では、5つのヘドルメッシュを金型サポート構造として使用して、機械的強度と高温抵抗をより強く提供できます。そのメッシュ構造は、金型の安定性と耐久性を改善するのに役立ちます。
●熱交換および金型冷却システム
5つのヘドルメッシュは、特に急速な熱散逸を必要とする金型で、熱交換を最適化するための金型冷却システムのコア部分としても使用できます。メッシュ構造は、クーラントの流れを加速し、冷却効率を向上させるのに役立ちます。
濾過
●化学処理：化学産業では、正確なろ過が必要な場合、5 heddle織りメッシュは均一な開口部と細かいろ過特性を提供します。液体、ガス、固体粒子をろ過するのに最適です。
●石油とガス：高強度と腐食抵抗が重要な石油、天然ガス、水処理プラントのろ過システムで使用されます。
●フィルターキャンドル：5つのヘドル織りメッシュは、液体およびガスろ過システム、特に化学処理、食品と飲み物、医薬品、石油化学などの産業に不可欠な成分です。
●正確で均一な構造により、5つのヘドル織りメッシュは、熱管理またはろ過のために複雑なメッシュを必要とする部分でしばしば使用されます。
フィルター、スクリーン、保護障壁などのコンポーネントの構築に使用されます。
ろ過とふるい
●ステンレス鋼の5つのヘドルメッシュは、高強度の設計により、石炭、砂利、砂、鉱石などの材料のスクリーニングと並べ替えに使用できます。織りは、粒子がそのサイズに応じて分離されたままであることを保証します。
●穀物、ナッツ、その他の食品のふるいと分離に使用されます。メッシュの均一性と強度は、材料の汚染または喪失を確保しないことに有益です。
建築と建設
●ファサードクラッディング：審美的および機能的な目的のために、5ヘドルの織りメッシュを建物のファサードで使用して、日陰や換気も提供する装飾的な特徴を提供できます。
●セキュリティフェンシング：織りの構造はさらに強度を提供し、セキュリティフェンシングまたは高セキュリティエリアの障壁で使用するのに最適です。
